低合金埋弧焊焊縫缺陷防止就這么簡單
1. 接管與筒體對接焊工藝
某核電項目主設備接管與筒體材料為低合金鋼SA508Gr3CL2鍛件，筒體直徑約為6.4m，接管直徑約為1.2m，厚度均為140mm。對接接頭采用雙面U形坡口埋弧焊，焊接順序?yàn)橄冗M(jìn)行外壁埋弧焊，再內壁清根，然后內壁埋弧焊。
焊接設備采用ESAB LAF 1600DC/125—ES1—300，埋弧焊絲/焊劑組合采用F9P4—EM2—M2類型，焊絲直徑為4.0mm，牌號為Lincoln weld LA—100，焊劑牌號為MIL 800—H。焊接過程中打底層、填充層與蓋面層的焊接電流均為500~600A，電弧電壓為28~34V，焊接速度為400~500mm/min。焊前預熱溫度至少150℃，焊后去氫處理溫度至少300℃，時間至少4h，焊后和熱處理后均進行100%MT、100%UT和100%RT檢測。
在焊接領域，埋弧焊是相對其他自動焊技術比較成熟的技術，在造船、鍋爐、化工容器、橋梁、起重機械、冶金機械制造業、海洋結構和核電設備中應用**為廣泛。雖然埋弧焊接技術比較成熟，但大厚度、大直徑的接管與筒體對接焊，如果埋弧焊接工藝控制不好，也會出現氣孔、夾渣、裂紋等缺陷。
2. 對接焊縫缺陷及原因分析

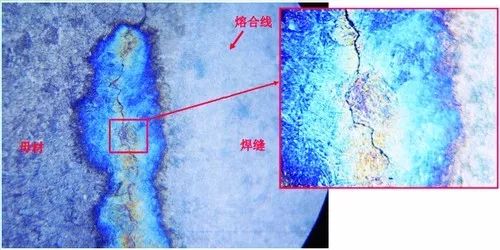

接管與筒體接頭焊后進行的MT、UT和RT檢測未發現缺陷，而熱處理MT檢測發現缺陷，在接管與筒體焊縫內壁熔合線區域有多處線性顯示，長度均在20~30mm。對其中某個MT顯示區域進行PT檢測，檢查發現線狀顯示，PT與MT顯示位置基本重合。對PT顯示區域進行現場金相觀察，在拋光腐蝕后可肉眼觀察到位于焊縫熔合線處有細長裂紋存在，長度約20mm。對裂紋進行金相觀察，通過顯微鏡發現裂紋位于焊縫熔合線上，裂紋細長，如圖1所示。
圖1?現場金相
對現場金相觀測區域進行維氏硬度測試：硬度測試結果顯示，在焊縫中心線區域，硬度為258~302HV；在焊縫中心線至熔合線之間，硬度為220~280HV；在缺陷位置處的硬度為359~456HV。 選取其中一處MT顯示進行拋磨，每拋磨1mm后立即進行MT檢測，拋磨深度為3mm時，MT合格，缺陷顯示消失，表明該缺陷位于接頭近表層。根據以上結果，可判斷該缺陷屬于焊腳裂紋。?
焊腳裂紋屬于冷裂紋中延遲裂紋的一種，這類裂紋有可能在焊后立即出現，也有可能在焊后延遲出現。延遲裂紋的出現與焊縫金屬中的氫含量、焊接接頭所承受的拉應力、由鋼材淬硬傾向決定的金屬的塑性儲備等三個因素的交互作用有關。焊接應力是產生焊接裂紋的根本原因，由于接管與筒體焊縫結構的特殊性，接管內壁為典型的高拉應力集中區，更容易產生焊腳裂紋。?
接管與筒體焊縫采用的預熱方式為火焰局部加熱，且加熱過程中火炬僅對接頭焊縫進行了整圈加熱，加熱面積不足，加熱區溫度高，非加熱區溫度低，溫度梯度大，易產生較大焊接拘束應力。焊接結束后，采用火焰加熱進行后熱，保溫時間如果不充足，擴散氫不能夠充分逸出，繼而埋下產生延遲裂紋的隱患。可見加熱面積小，溫度梯度大也容易造成焊腳裂紋出現。
在整個接頭的焊接過程中，實際施焊的焊接電流為592A，接近實際焊接工藝規程中要求的焊接電流上限600A，造成蓋面層焊接熱輸入量過大。從圖2產品接頭焊縫照片中可以看出焊道較寬，焊道排布數量減少，造成近表層熔合線附近區域晶粒粗大。?

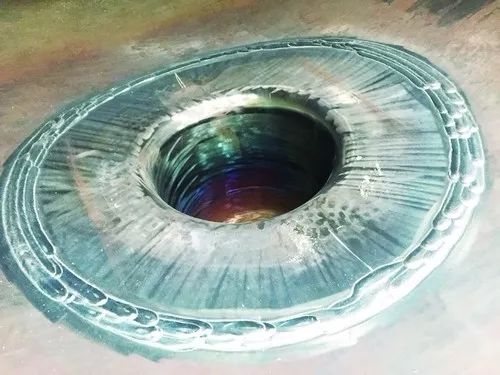

圖2 ?接管與筒體接頭焊縫內壁蓋面層照片
3. 防止措施
根據以上的缺陷定性及原因分析，接管與筒體對接焊縫熱處理后產生的焊腳裂紋主要原因?yàn)榻宇^厚度大、焊接時應力較大，加熱不均勻，以及蓋面層焊接時熱輸入量較大。?
對于大厚度接管與大厚度筒體對接的焊接結構，應從以下幾個方面加強工藝過程控制，以獲得滿意的焊接接頭質量。
（1）增加預熱溫度，由原來的至少150℃提高為至少175℃，防止過冷度較大，而導致近縫區母材淬硬傾向大。提高后熱溫度區間，由250~350℃提高至350~400℃，以減緩冷卻速度。 ?
（2）預熱和后熱時，擴大焊縫兩側的加熱范圍并均勻布置加熱源，布置足夠的保溫材料，以減緩溫度梯度。?
（3）焊接過程中，控制熱輸入量，防止近縫區母材晶粒過于粗大，增強晶間結合力。焊后及時進行焊后熱處理，消除應力。焊接過程中，控制熱輸入量，減少局部應力過大。?
（4）對接焊過程中，區分打底層、填充層與蓋面層的焊接參數，降低蓋面層的焊接熱輸入量。接頭**后幾層焊接時，采用低熱輸入量焊接，減少焊道寬度，增加排道數量，以減少應力集中，減輕焊接熱影響區過熱區的晶粒粗大，焊接電流采用500~550A。**終焊道采用退火焊道排道方法，以減少試件焊接完成后因未能及時進行中間熱處理或者**終熱處理而導致在焊腳處出現裂紋的幾率。蓋面層焊完后，立即修磨兩側與母材搭接的焊腳區域，去除成形不良處，拋磨平滑過渡。
?
4. 結語
對于直徑和厚度較大的接管與筒體，使用埋弧焊接工藝進行對接焊時，為預防焊腳裂紋出現，應適當增加預熱溫度和后熱去氫溫度，以及增加保溫面積，減少溫度梯度。焊接過程中，應控制熱輸入量，避免局部應力過大。打底層、填充層與蓋面層的焊接參數應予區分，蓋面層焊接時應采用小熱輸入量的焊接參數，并采用退火焊道法進行焊接。
采取防止工藝措施后，接管與筒體接頭焊后和熱處理后進行的100%MT、100%UT和100%RT檢測均合格，有效地避免了焊腳裂紋的產生。
